普通法兰式电加热器的安裝方法你清楚吗？

2020-07-27

次

普通法兰式电加热器的安裝方法你清楚吗？

许多顾客再用法兰式电加热器的情况下会资询发热管是怎么接线的，下边由给大伙儿介绍一下法兰式电加热器的安裝方法：

先从法兰式电加热管的构造合理布局刚开始剖析，机器设备将一干发热管电焊焊接在法兰上，大多数选用氩弧，自然也可运用拧紧设备的方式，在每一个电热管上焊由标准件，便于于完成集中化加温。

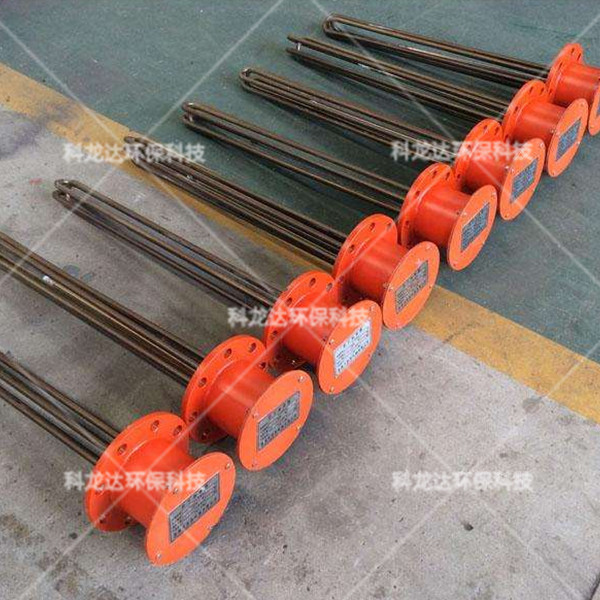

法兰式电加热器

另外，法兰式电加热管的标准件密封性处选用科学研究的加工工艺，单根拆换极其便捷，大大的节省之后的检修成本费。并且总体的构造也会越来越更为紧凑型；更是由于法兰式电加热管总体短而聚集，因此可靠性好，安裝不用支撑架。

次之是有关法兰式电加热管的特性，对比别的电加热装置而言，它的表层输出功率大，使气体加温表层负载的2～4倍，凭着这一点，机器设备关键用以开放式、密闭式的水溶液箱和呼吸系统中。

法兰式电加热管中选用U型管状电热材料，而且根据加温不一样物质设计标准，依照输出功率配备规定安装在法兰盖上，插进需加温原材料中。当发烫元器件工作中时，所传出的很多发热量传输给被加温物质使物质温度上升，做到需要的加工工艺规定。

当物质温度做到加工工艺规定的预设值时，法兰式电加热管自动控制系统依据温度感应器数据信号，经PID计算后调整电加热装置功率，对发烫元器件的电阻器性负荷完成温度操纵，使物质温度匀称，做到所需规定。

电热管的接线应合乎下列要求：

（1）同一处安裝的电热管总数≥3根时，额定电流为380V的电热管，接线时要选用星形接法；额定电流为220V的电热管，应选用三角形接法。同一组电热管，电热管额定电流应同样，输出功率应尽量同样；

（2）电热管接线应选用铜接线接线端子联接。联接螺钉务必加平垫圈和工具钢垫，保证固定不动密不可分，防止松脱；

（3）铜接线接线端子与输电线的联接，应选用网线钳套接，压接道数应不少于3道，尽可能减少回路电阻；接线接线端子外露处，运用绝缘管或绝缘胶布捆扎，以防止触电。接线端子套接处应搞好绝缘层解决，电缆线终端设备至接线接线端子中间做二次安全防护解决（加套金属波纹管）。
